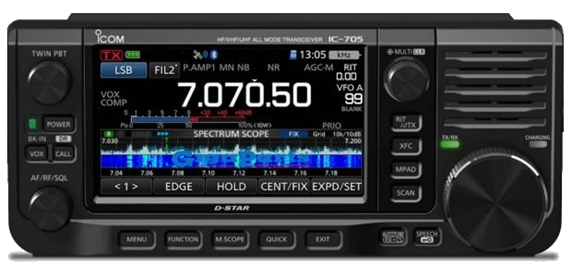

ICOM IC-705 Terminal Mode
(подключение к XLX257)
- Подключаем трансивер к Wi-Fi сети. Назначаем статический IP адрес. Если соединение с сетью установлено, на экране появится значок.
- На роутере пробрасываем UDP порты: 40000, 12345-12346 из «мира» на IP адрес трансивера, для входящего трафика.
- Выполняем настройки для подключения к XLX257 рефлектору. Для этого переходим в меню: DV Gateway и производим настройки:
- DV Gateway -> Gateway Select -> Internal Gateway (WLAN)
- DV Gateway -> Internal Gateway Settings -> Gateway Repeater (Server IP/Domain) -> xlxd257.uw0wu.com
- DV Gateway -> Internal Gateway Settings -> Terminal AP Call sign -> U1ABC T (свой позывной + пробелы + T)
- DV Gateway -> Internal Gateway Settings -> Gateway Type -> Global
- DV Gateway -> Internal Gateway Settings -> UDP Hole Punch -> on
- DV Gateway -> Internal Gateway Settings -> Allowed Call Sign -> Disable
- DV Gateway -> Internal Gateway Settings -> Allowed Call List -> пустой
4. Выходим из настроек, включаем терминальный режим. Для этого переходим:
- DV Gateway -> Terminal Mode. (Трансивер выйдет из меню).
5. Маршрут источника (From) уже установлен. Осталось задать маршрут назначения «To»:
- нажимаем -> на значение в поле «To»
- в открывшимся окне выбираем -> «Direct Input UR»
- вводим пункт назначения на XLX257 рефлекторе -> /XLX257A (без пробелов)
- коротко жмем на PTT для соединения с модулем «A» рефлектора XLX257.
6. Контролируем входящий и исходящий трафик по иконке на экране трансивера.
Примечание: Подключение ICOM IC-9700 и ICOM IC-52 выполняются по аналогии.
Примечание: Подключение к другим рефлекторам и модулям рефлекторов выполняются по аналогии.
