Модификация 4х канальной Motorola GM350

В данной статье хочу поделиться опытом модернизации 4х канальной Motorola GM350 для дальнейшего её использования в цифровых узлах/репитерах.

Дело в том, что по сравнению с Motorola GM340 или 128 канальной Motorola GM350 - 4х канальная версия не имеет всех сигналов на сервисном разъеме, ввиду отсутствия элементов. Компания Motorola в 4х канальной версии несколько удешивила радио, незапаяв элементную базу. Это мы и исправим, основываясь на данном руководстве. На просторах интернета - есть разные варианты модификации, перепробовал некоторые из них и остановил свой выбор, на ниже изложенном.

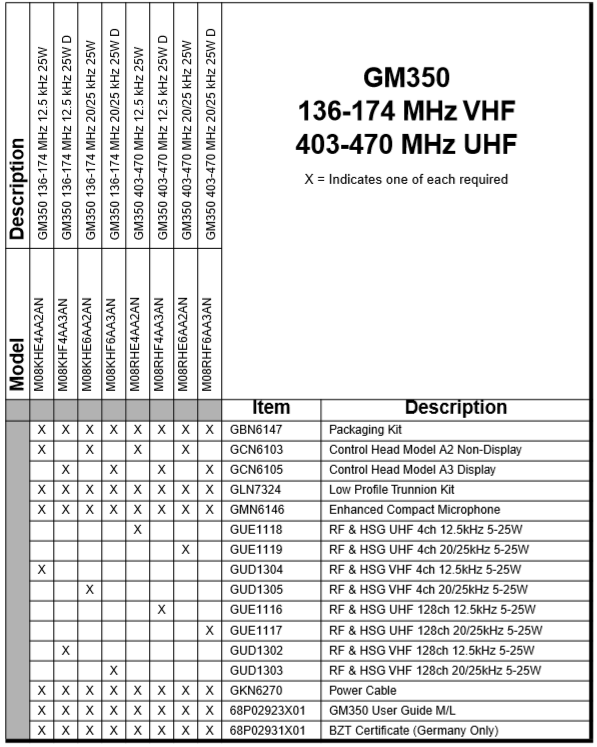

При выборе радиостанции, необходимо учесть то что если радио предполагается использовать в сети D-STAR - необходимо выбирать версию с шириной ПЧ 12.5 кГц, а если предполагается использовать радио в режимах DMR, C4FM - необходимо использовать версию с шириной ПЧ 25 кГц. Если же для режима C4FM будет использоваться версия 12.5 кГц - прийдется "тулить" операционный усилитель по TX c коеффициентом усиления 2 + установить предел отклонения уровня TX, в меню радио, на максимум. При выборе радио обратите внимание на таблицу моделей ниже:

Модификация

Нам необходимы следующие сигналы:

  • Контакт  3 --- PTT
  • Контакт  5 --- FLAT TX AUDIO
  • Контакт 11 --- RX AUDIO OUT
  • Контакт  8 --- COS SQL
  • Контакт 15 --- INT SPKR + (RSSI)
  • Контакт 10 --- IGN Control

Контакт 10:

Данный контакт необходимо, внутри радиостанции, соединить с входом питания +12В. При таком соединении радиостанция при пропадении/появлении питания автоматически перейдет во включенное состояние.

Контакт 8:

Сигнал активации шумоподавителя COR берется из активации основного аудиоусилителя, поэтому в программе конфигураторе CPS необходимо связать его с SQ/TSQ/Selctive.

Контакт 3, 15:

Сигналы PTT и RSSI как правило распаяны на плате и модификации не требуют.

Контакты 5 и 11:

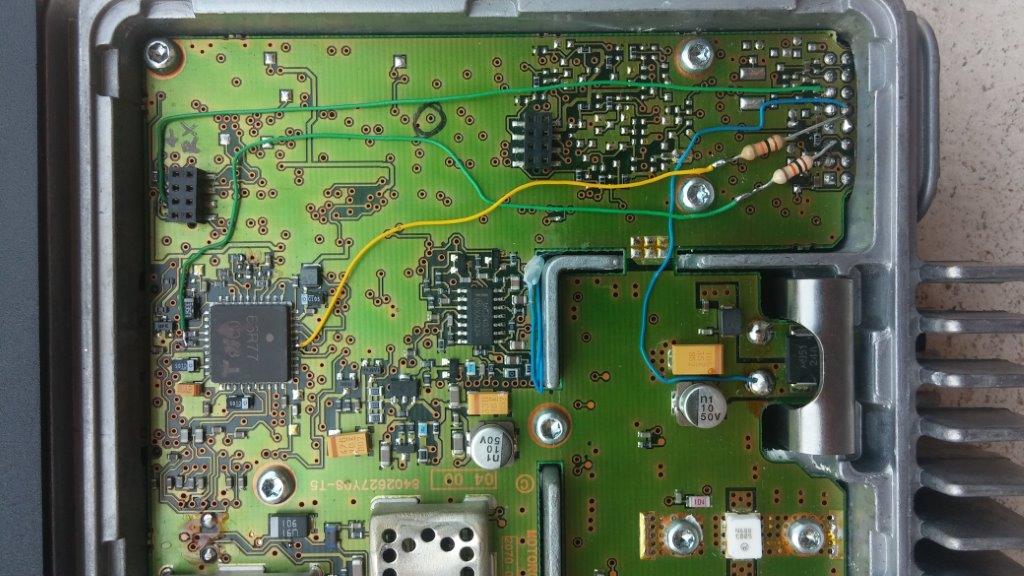

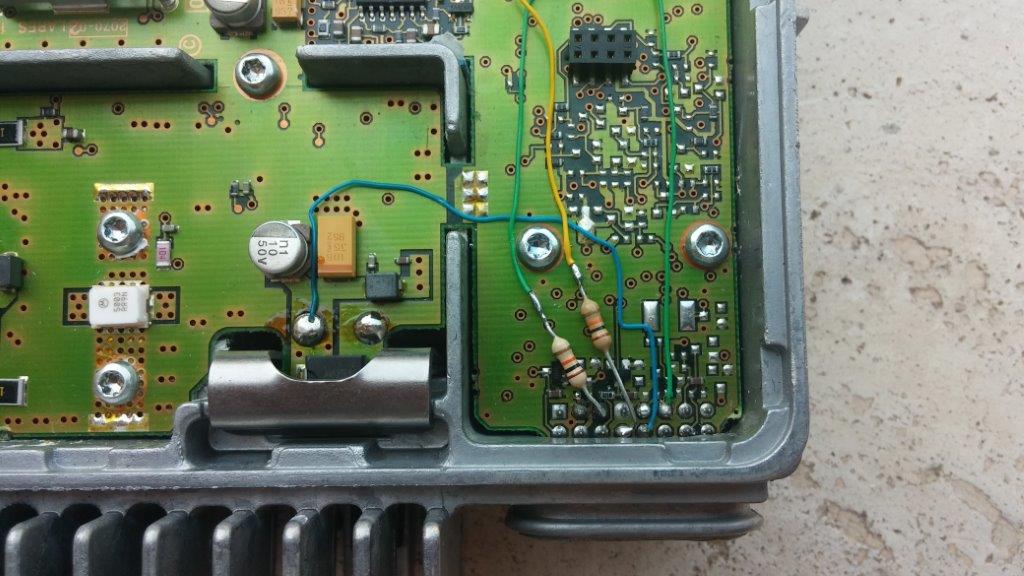

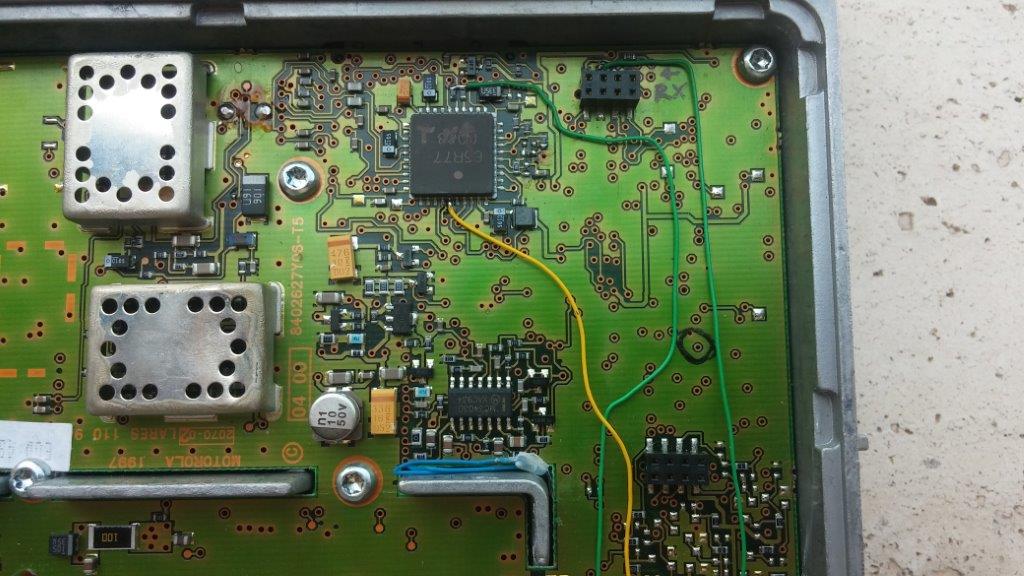

Контакты 5 и 11 необходимо распаять согласно схеме ниже, через резисторы 10Ком.

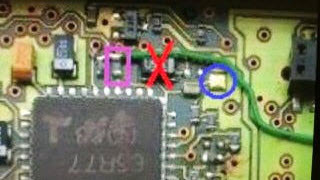

Если в режиме TX частота уходит на пару кГц - необходимо изменить изменить место подключения. Смотрите рис 5 ниже.

Синий круг - новое место подключения.

Красный крест - удалить конденсатор 3.3 мКф

Розовый квадрат - удалить резистор или заменить оба резистора на номинал 1кОм.

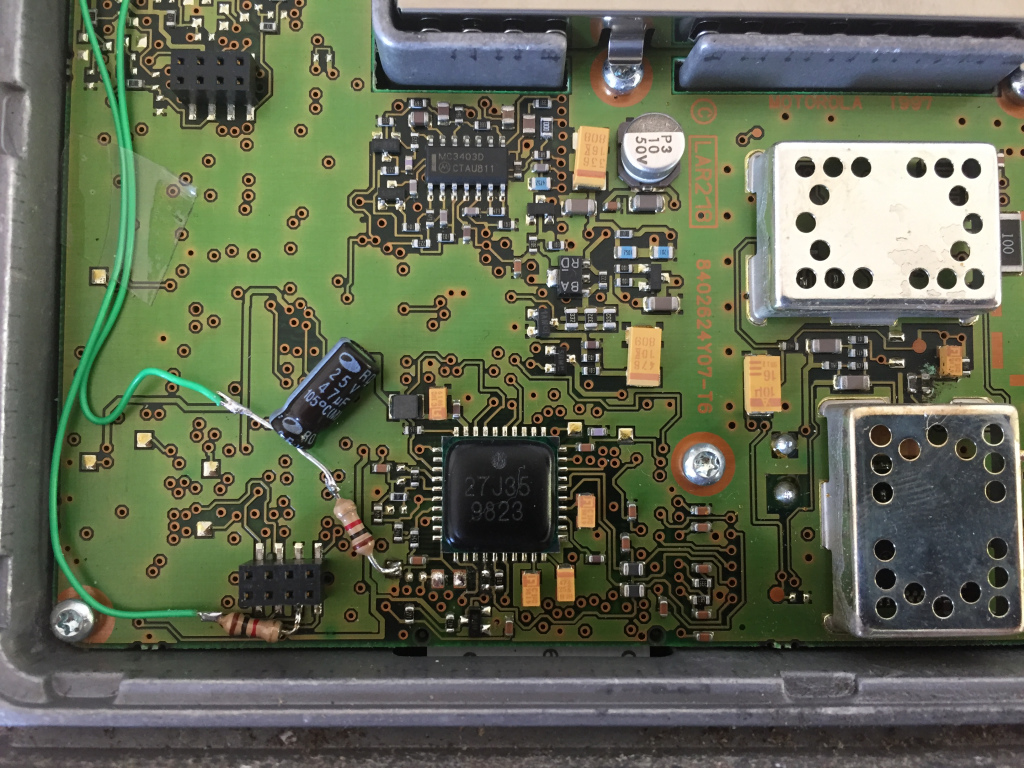

Если в схеме TX вашего радио-модема нет разделительного конденсатора, а вы сразу это почувствуете (нет модуляции в режиме передачи или плавание амплитуды несущего сигнала на спектрограмме) -  его можно добавить прямо в радио. Рекомендую использовать электролит 47 мкф х 25в. см. рис. 6 ниже.

Правильность разводки можно проверить следующим образом:

  1. Отключите MMDVM от радио и переведите радио в режим TX.
  2. Запишите несущую частоту используя SDR приемник.
  3. Подключите MMDVM к радио. Используя программу MMDVMCal переведите радио в режим TX. Убедитесь, что спектр не перемещается по частоте и амплитуде. Если несущая "плывет" - добавьте конденсатор.



Калибровка

Калибровка уровня RX не требуется. Рекомендуется, регулятором RX (если он имеется), вывести уровень приема на максимум. В настройках MMDVM установить RXLevel=100.

Калибровка уровня TX заключается в установке девиации передатчика 2.75 кГц. Рекомендованные значения при установке девиации:

  • D-STAR: ~ 1,2 кГц
  • DMR: ~ 2,75 кГц
  • C4FM: ~ 4,5 кГц

Подробное описание процесса каллибровки - здесь. Процесс калибровки сложности не представляет. Для каллибровки понадобится любой RTL-SDR приемник.
